搖臺
關鍵字： 搖臺 礦用搖臺 搭接式搖臺 鎖罐式搖臺 立井罐籠提升搖臺
發布時間：2020-5-3 15:52:24
搖臺簡介
因產品生產批次、具體型號不同，以下圖片僅供參考，具體產品可根據用戶要求和設計而定，詳情可聯系我們：139-5479-3469
產品名稱：搖臺
產品分類：

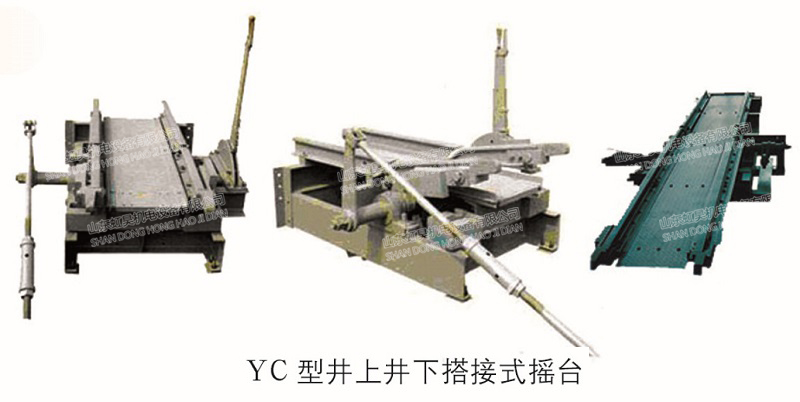

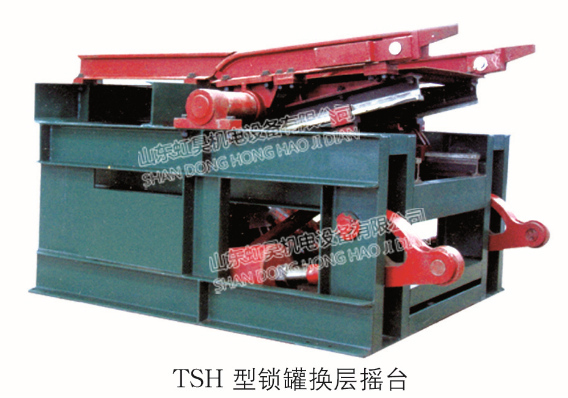

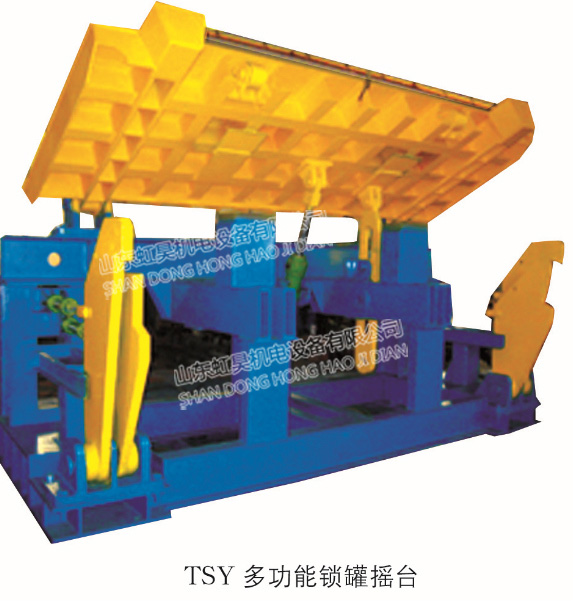

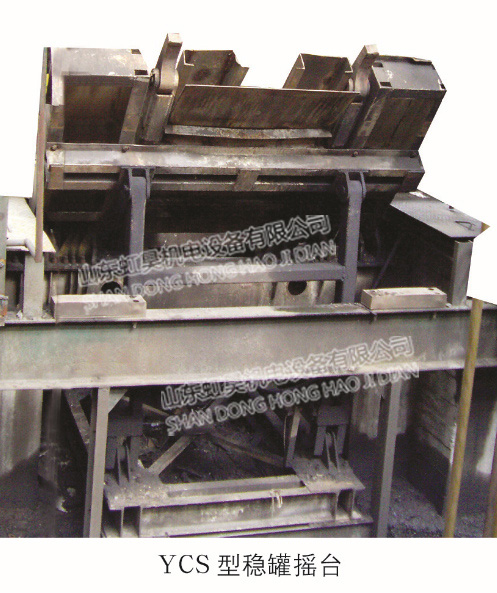

按承接方式不同分為:搭接式搖臺.托罐式搖臺、穩罐式搖臺、鎖罐式搖臺等。(現在礦井廣泛應用的是搭接式搖臺)
適用范圍：
搖臺是立井罐籠提升中用來調節罐籠停罐誤差、鋼絲繩彈性變形及塑性變形造成的罐位落差,以利礦車順利進出罐籠的一-種承接裝置，可供行人、礦車和推車機通過。
結構特征：
我公司新改進的搖臺采用鋼板組焊成的箱體式結構替代原鋼軌，不但增大了搖臂的強度，而且還克服了鋼軌易斷不易焊接、不好維護的缺點。
|
序號 |
名稱 |
單 位 |
規 格 |
|||
|
井上 |
井下 |
|||||
|
1 |
軌距 |
mm |
600（900） |
|||
|
2 |
搖臂長度 |
進車側 |
mm |
800、1000、1500 |
2000、2300、2500 |
|
|
出車側 |
mm |
800、1000、1500 |
2500、2800、3000 |
|||
|
3 |
進出車側軌面高度 |
mm |
75 |
250 |
||
|
4 |
調節高度 |
mm |
150 |
500 |
||
|
5 |
液壓缸 |
型號 |
|
G1 |
||
|
活塞直徑 |
mm |
50 |
||||
|
工作行程 |
mm |
350、400 |
||||
|
額定壓力 |
MPa |
16 |
||||
|
6 |
型號 |
|
YC6(9)/1.0 |
YCF(9)/3.0 |
||
注：因每個礦上的井深和環境不同，搖臺的型號和配置要根據用戶要求和設計而定。
